合金鋼大量應用于鈑金加工，擁有超廣的用途，可定制成鈑金折彎件、精密件等。在日常生產中，合金鋼的鈑金加工方式多種多樣，請看以下分析。

1、焊接

合金鋼可與310型電極焊接，焊接后應退火，重新溶解沉淀硬質合金，從而增加材料的抗腐蝕性。

2、加工

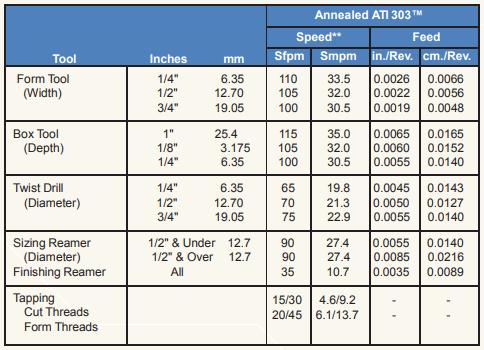

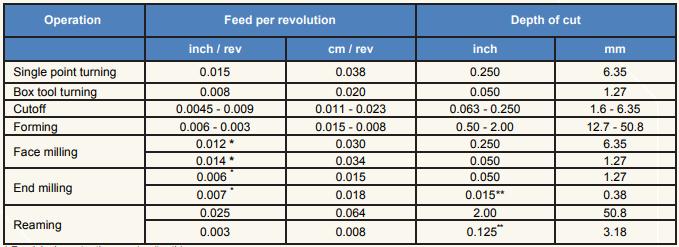

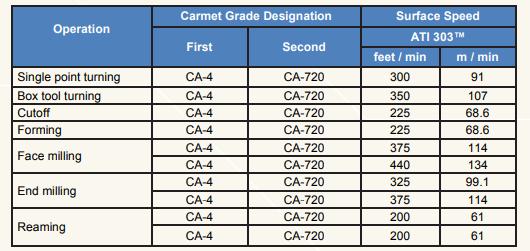

料在退火條件下可獲得較高的加工率，硬度在200到240Brinell之間。然而，為了適應其特殊性，加工技術的改進是必要的。由于合金鋼更堅硬，因此應以每分鐘減少的表面英尺和更重的進料速度加工，防止在工具接口上發生破裂，建議使用以下表格中顯示的速度和饋送來加工合金鋼。

1.相對較高的強度要求設備能夠承受較高的切割壓力，防止振動。

2.低導熱性需要使用大量的冷卻劑和足夠質量的工具來吸收和消散熱量。

3.應保持鋒利的工具，以減少工作硬化和熱生成。

4.為了防止過度勞作強化，衰經等級不允許工具在工作上停留。

3、退火溫度

為了達到最大電感，合金鋼應在1800-2000°F（982-1043°C）范圍退火。從退火溫度中淬火水，以防止有害的碳化物降水。出于同樣的原因，避免在800-1500°F（427-816°C）溫度范圍內加熱，除非材料隨后可以退火。

4、硬化溫度

合金鋼是一種衰老劑，不能通過熱處理硬化。從1700-1800°F（927-982°C）的油淬火將完全硬化ATI416不銹鋼。光部分可能完全由空氣硬化，從硬化溫度冷卻。然后，可以使用適當的回火來獲得所需的強度和硬度水平。

誠瑞豐專注精密鈑金加工，大型廠家資質，歡迎聯系合作。
